عیبیابی هشبرد آنتماینر S19 قدم به قدم
هشبرد آنتماینر S19 چه تفاوتی با نسلهای قبل دارد؟
در نسل S9 و T17 هر هشبرد ساختاری نسبتاً ساده داشت و تعمیرکار با چند اندازهگیری ولتاژ میتوانست دامنهٔ خراب را پیدا کند. در سری S19 تعداد چیپها بیشتر، ولتاژ هر دامنه پایینتر و مسیر ارتباطی بین چیپها حساستر شده است. به همین دلیل عیبیابی این بردها بیشتر از آنکه به «شهود» وابسته باشد، به یک روش منظم و مرحلهبهمرحله نیاز دارد. اگر هنوز با مفاهیم پایه آشنا نیستید، پیشنهاد میکنیم ابتدا مقالهٔ هشبرد ماینر چیست؟ را بخوانید.
پیش از هر کاری: شرایط ایمن و ابزار درست
هشبرد S19 با ولتاژ بالا و جریان زیاد کار میکند و یک اشتباه ساده میتواند چند چیپ را با هم بسوزاند. قبل از شروع این موارد را آماده کنید:
- منبع تغذیهٔ آزمایشگاهی با قابلیت محدودکردن جریان، تا در صورت وجود اتصال کوتاه برد آسیب بیشتری نبیند.
- مولتیمتر دقیق با قابلیت اندازهگیری میلیولت و حالت دیود/بازر.
- تستر هشبرد مناسب همان مدل؛ اگر با مفهوم تستر آشنا نیستید مقالهٔ تستر چیست؟ نقطهٔ شروع خوبی است.
- هویهٔ سالم با نوک مناسب و هیتر با کنترل دمای دقیق. برای انتخاب درست ابزار، ابزارهای تعمیرات الکترونیک را ببینید.
- دوربین حرارتی یا حتی یک ترمومتر لیزری برای پیدا کردن نقطهٔ داغ.
مرحلهٔ اول: بازرسی چشمی و تست اتصال کوتاه
قبل از وصلکردن هر ولتاژی، برد را زیر نور کافی و با لوپ نگاه کنید. سه چیز را دنبال میکنیم: آثار سوختگی و دوده، پایههای اکسید یا خوردگیشده در اثر رطوبت، و قطعات جابهجا یا کندهشده. سپس با مولتیمتر در حالت مقاومت، بین ورودی تغذیهٔ برد و زمین را بخوانید. عدد نزدیک به صفر یعنی اتصال کوتاه و تا وقتی آن را پیدا نکردهاید نباید برد را روشن کنید.
برای پیدا کردن محل شورت، ابتدا خازنهای ورودی و ماسفتهای مدار تغذیه را تست کنید؛ در بیشتر بردهایی که با پاور معیوب کار کردهاند، ریشهٔ مشکل همینجاست. مقالهٔ علت سوختن پاور ماینر چیست؟ توضیح میدهد چرا این دو خرابی معمولاً با هم میآیند.
مرحلهٔ دوم: بررسی ولتاژهای پایه
هشبرد بدون ولتاژهای کمکی هیچ واکنشی نشان نمیدهد. به ترتیب اینها را بخوانید:
- ولتاژ ورودی برد: باید پایدار باشد و با بار افت شدید نکند.
- خروجی رگولاتورهای کمکی: ولتاژ تغذیهٔ بخش منطقی چیپها و آیسی حافظه. یک رگولاتور سوخته کل زنجیره را از کار میاندازد.

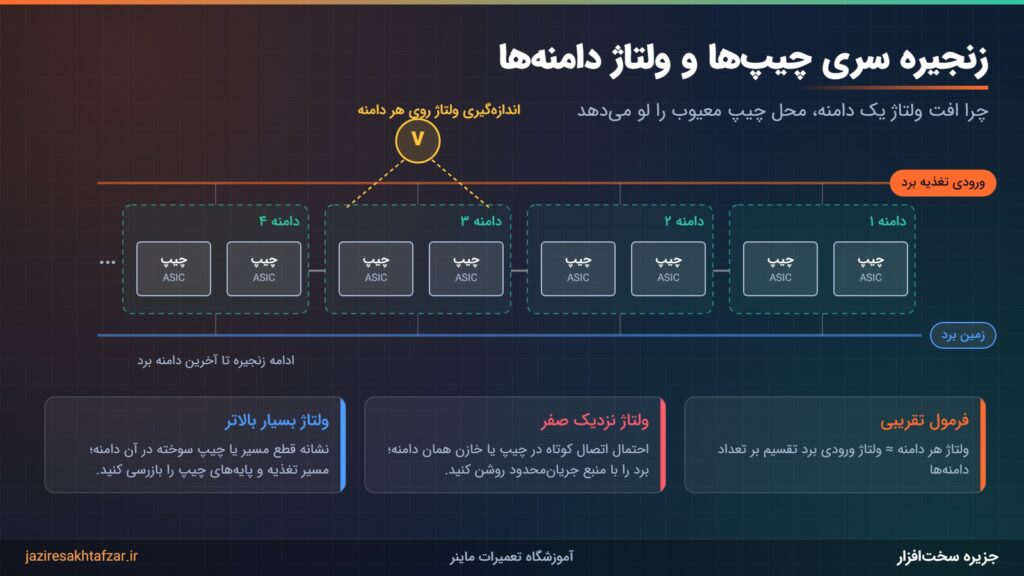

- ولتاژ هر دامنه: چیپهای S19 بهصورت سری در دامنههای ولتاژی گروهبندی شدهاند. ولتاژ دامنهها را یکییکی بخوانید و با مقدار مرجع همان مدل مقایسه کنید.
قاعدهٔ طلایی این است: هر جا ولتاژ یک دامنه صفر باشد، مشکل داخل خود آن دامنه است؛ هر جا ولتاژ دامنه بیشتر از حد معمول باشد، احتمالاً چیپ آن دامنه باز شده و ولتاژ روی دامنهٔ بعدی افتاده است.
مرحلهٔ سوم: تست زنجیرهٔ ارتباطی چیپها
چیپهای ASIC مثل حلقههای یک زنجیر به هم داده میدهند. اگر یک حلقه قطع شود، کنترلبرد گزارش میدهد که فقط تعدادی چیپ پیدا شده است. عدد گزارششده بهترین راهنمای شماست: اگر مثلاً از ۷۶ چیپ فقط ۱۲ چیپ شناسایی شده، مشکل تقریباً حتماً در محدودهٔ چیپ سیزدهم است.
در این مرحله مسیرهای ورودی و خروجی داده، سیگنال کلاک و ریست را بین چیپ سالم آخر و چیپ بعدی بررسی کنید. یک مقاومت باز یا یک پد کندهشده در همین مسیر، بیشترین دلیل خطای «چیپ کم» است. برای درک بهتر رفتار این قطعات، رفتار مقاومت در مدار کمککننده است.
مرحلهٔ چهارم: خواندن لاگ و استفاده از نرمافزار
خیلی وقتها پاسخ در لاگ کنترلبرد نوشته شده و ما آن را نمیخوانیم. پیامهایی مثل عدم شناسایی زنجیره، خطای حافظهٔ برد یا هشدار دما، مسیر عیبیابی را کوتاه میکنند. فهرست ابزارهای نرمافزاری و کاربردشان را در نرمافزارهای تعمیر ماینر جمع کردهایم.
مرحلهٔ پنجم: مسائل حرارتی را دست کم نگیرید
بخش زیادی از بردهایی که «کار میکنند ولی هش پایین میدهند» ایراد الکترونیکی ندارند؛ خمیر سیلیکون خشک، هیتسینک لق یا سنسور دمای معیوب دارند. اگر برد بعد از چند دقیقه کار خودش را خاموش میکند، قبل از تعویض چیپ سراغ مسیر حرارتی بروید. نمونهٔ کلاسیک این وضعیت را در ارور دمای ۱۵ درجه هشبرد S9 توضیح دادهایم.
جمعبندی: نظم مهمتر از سرعت است

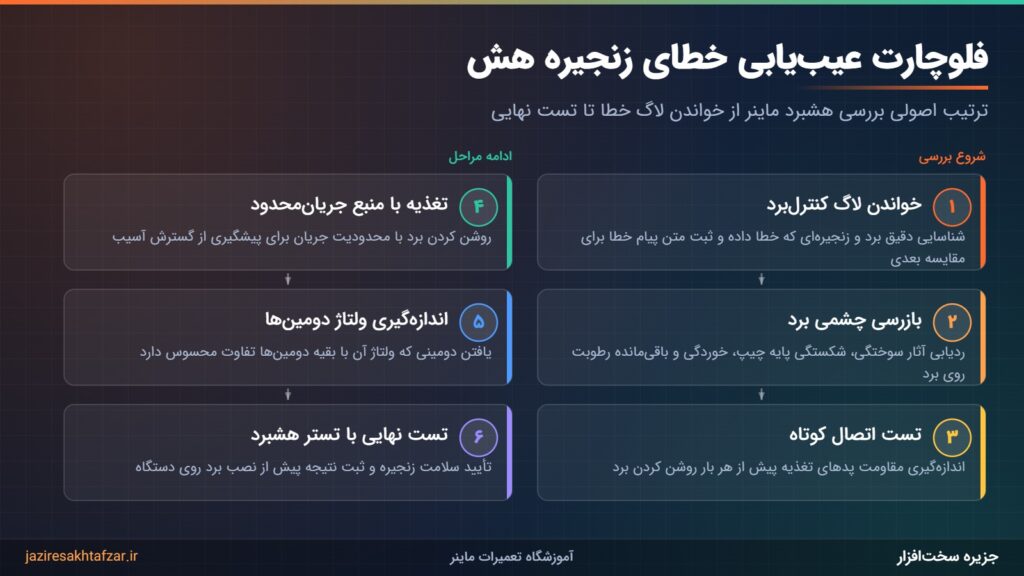

عیبیابی هشبرد S19 یک مسابقهٔ سرعت نیست. اگر همیشه از بازرسی چشمی به تست شورت، از تست شورت به ولتاژهای پایه، بعد به دامنهها و در آخر به زنجیرهٔ داده برسید، حتی بردهای سخت هم قابل نجاتاند. آنچه واقعاً فرق میگذارد، تمرین روی بردهای واقعی و داشتن نقشهٔ همان مدل است.
اگر میخواهید این روند را بهصورت عملی و روی برد واقعی یاد بگیرید، دورهٔ آموزش تعمیرات هشبرد ماینر جزیره سخت افزار همین مسیر را گامبهگام آموزش میدهد.
