نقشهخوانی برد الکترونیکی؛ شروع مهندسی معکوس قدم به قدم
نقشهخوانی برد مرزی است که تعمیرکار قطعهعوضکن را از تعمیرکار تحلیلگر جدا میکند. تا وقتی نتوانید مسیر سیگنال و تغذیه را روی برد دنبال کنید، هر تعمیری بر پایه حدس انجام میشود. در این راهنما یاد میگیرید نقشه شماتیک را بخوانید، بلوکهای اصلی برد را تشخیص دهید و اولین قدمهای مهندسی معکوس را بردارید. پیشنیاز این مرحله، تسلط بر مراحل قبلی آموزش الکترونیک از صفر تا صد است.
تفاوت شماتیک، لیاوت و بلوک دیاگرام
سه نوع نقشه در کار تعمیرات دیده میشود و اشتباه گرفتن آنها باعث سردرگمی میشود:
- بلوک دیاگرام: نمای کلی بخشها و ارتباط آنها؛ برای فهم منطق کلی دستگاه.
- شماتیک: نقشه الکتریکی دقیق با تمام قطعات و اتصالات؛ مهمترین ابزار عیبیابی.
- لیاوت یا بردویو: موقعیت فیزیکی قطعات روی برد؛ برای پیدا کردن قطعهای که در شماتیک دیدهاید.
در عمل، شماتیک و بردویو کنار هم استفاده میشوند: شناسه قطعه را در شماتیک پیدا میکنید و با بردویو محل فیزیکی آن را روی برد مییابید.

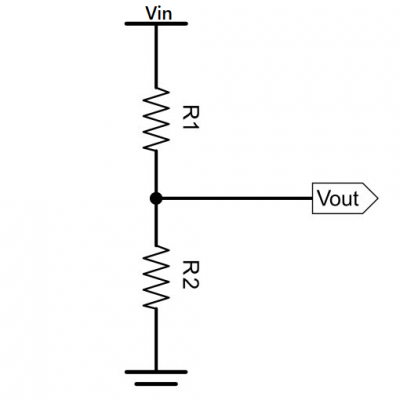

نمادهای پایه در شماتیک
| نماد | قطعه | شناسه روی برد |
|---|---|---|
| مستطیل یا زیگزاگ | مقاومت | R |
| دو خط موازی | خازن | C |
| چند قوس پشت سر هم | سلف | L |
| مثلث با خط | دیود | D |
| دایره با سه پایه | ترانزیستور | Q |
| مستطیل با پایههای شمارهدار | آیسی | U |
| مثلث رو به پایین | زمین | GND |
معرفی کامل این قطعات در مقاله شناخت قطعات الکترونیکی روی برد و روش تشخیص فیزیکی آنها در قطعات SMD و DIP آمده است.
پنج قدم عملی برای نقشهخوانی یک برد ناشناس
قدم اول: پیدا کردن ورودی تغذیه و زمین
همیشه از کانکتور ورودی شروع کنید. زمین معمولاً بزرگترین سطح مسی برد است و با حالت بیزر مولتیمتر بهراحتی پیدا میشود. روش کار در آموزش کار با مولتیمتر توضیح داده شده است.
قدم دوم: شناسایی ریلهای تغذیه
خروجی هر رگولاتور یک ریل است. ولتاژ هر ریل را یادداشت کنید و روی کاغذ یک جدول بسازید. تفاوت بخش ورودی و بخش DC برد را در مقاله جریان AC و DC ببینید.
قدم سوم: تشخیص بلوکهای اصلی
هر برد معمولاً از چهار بلوک تشکیل شده است: تغذیه، پردازش، ورودی و خروجی. با پیدا کردن آیسی اصلی و کریستال کنار آن، بلوک پردازش را مشخص کنید.
قدم چهارم: دنبال کردن مسیر با حالت بیزر
با مولتیمتر در حالت پیوستگی، دو سر هر مسیر را بررسی کنید و ارتباط پایهها را روی کاغذ بکشید. این کار دقیقاً همان مهندسی معکوس است؛ ساختن نقشه از روی برد.
قدم پنجم: علامتگذاری و مستندسازی
هر چیزی که پیدا میکنید روی عکس برد یادداشت کنید. بعد از چند برد، الگوهای تکراری را میشناسید و سرعتتان چند برابر میشود.
مهندسی معکوس یعنی چه؟
مهندسی معکوس یعنی رسیدن از محصول به نقشه. در تعمیرات برد، هدف این نیست که کل مدار را بازسازی کنید؛ کافی است همان بخشی را که مشکوک است بفهمید. نمونههای عملی این کار را در مقالات تحلیل برد مانیتور و تحلیل مدار DVD Player میبینید.

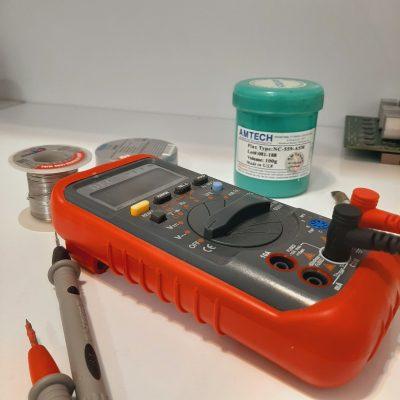

ابزار موردنیاز نقشهخوانی
- مولتیمتر با بیزر سریع برای تست پیوستگی.
- منبع تغذیه آزمایشگاهی برای تزریق ولتاژ و کنترل جریان.
- اسیلوسکوپ برای دیدن سیگنالهای دیجیتال و کلاک.
- لوپ یا میکروسکوپ برای خواندن کد قطعات ریز.
- دوربین گوشی برای عکسبرداری از دو روی برد و مستندسازی.
اشتباهات رایج در شروع نقشهخوانی
- شروع از وسط مدار بهجای شروع از تغذیه.
- نداشتن مرجع زمین ثابت هنگام اندازهگیری ولتاژ.
- تست پیوستگی روی برد روشن که نتیجه را بیاعتبار میکند.
- تلاش برای درک کل برد در یک نشست؛ برد را بلوکبلوک تحلیل کنید.
- یادداشت نکردن یافتهها و تکرار دوباره کارها.
پرسشهای متداول
برای نقشهخوانی حتماً باید شماتیک دستگاه را داشته باشم؟
خیر. با روش مهندسی معکوس میتوان بخش موردنیاز نقشه را خودتان استخراج کنید، هرچند داشتن شماتیک کار را بسیار سریعتر میکند.
یادگیری نقشهخوانی چقدر طول میکشد؟
مفاهیم پایه در چند جلسه و مهارت عملی معمولاً با تحلیل ده تا بیست برد شکل میگیرد.
از چه بردی برای تمرین شروع کنم؟
از بردهای ساده مثل شارژر، منبع تغذیه کوچک یا برد ریموت؛ نه از مادربرد یا برد گوشی.
تفاوت مسیر سیگنال و مسیر تغذیه در چیست؟
مسیر تغذیه پهن و متصل به خازنهای بزرگ است، اما مسیر سیگنال باریک و اغلب همراه با مقاومتهای سری کوچک است.
آیا نرمافزار خاصی لازم است؟
برای شروع خیر؛ کاغذ و مداد کافی است. بعدها میتوانید از نرمافزارهای بردویو استفاده کنید.
جمعبندی
نقشهخوانی برد یک مهارت اکتسابی است، نه استعداد. اگر همیشه از تغذیه شروع کنید، بلوکها را جدا کنید و یافتههایتان را بنویسید، در مدت کوتاهی میتوانید بردهای ناشناس را تحلیل کنید. برای یادگیری ساختارمند این مرحله، دورههای مهندسی معکوس و تعمیرات الکترونیک جزیره سختافزار را ببینید.
