کریستال الکترونیک چیست؟
کریستال چیست؟

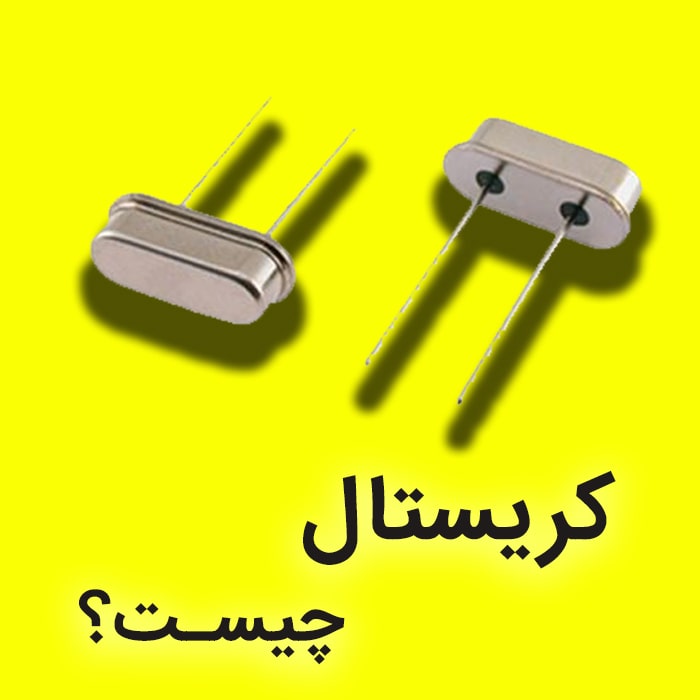

کریستال که قطعه بسیار مهمی در دنیای الکترونیک است قطعه ای است که برای آی سی مرتبط با خودش سیگنال با فرکانس دقیق تولید میکند. در واقع در این قطعه از ماده ای به نامه کریستال کوارتز استفاده شده که این ماده در شرایطی که به آن ولتاژ داده شود شروع به ارتعاش می کند و از آنجایی که این ارتعاشات با فرکانس مشخصی هستند میتوانیم یک سیگنال مشخص ببینیم. در مدارات آن را با XTAL یا X یا Y نمایش می دهند.
قبل از مطالعه مقاله پیشنهاد میکنیم ویدئو موجود در صفحه را مشاهده کنید.
فهرست مطالب
در اینجا لازم است توضیح کوتاهی در مورد مفهوم فرکانس و آی سی مرتبط با کریستال بدهیم
فرکانس
برعکس زمان است و فرمول آن به صورت F=1/T است. واحد آن هرتز است. به (// علامت سیکل در مدار) یک سیکل می گویند و منظور از فرکانس تعداد سیکل هایی است که در یک ثانیه طی می شوند. برای مثال زمانی که میگوییم فرکانس یک قطعه 50 هرتز است یعنی 50 بار در ثانیه این سیکل تکرار می شود. فرکانس چند دسته های مختلفی هستند از جمله: سینوسی، دندون اره ای، موج مربعی
ویدئو آپارات آموزش کریستال
برای مشاهده این ویدئو در وب سایت یوتیوب اینجا کلیک کنید.
معمولا روی کریستال فرکانس تولیدی آن را می نویسند.
این نکته را باید در نظر داشته باشید که هر جا کریستال وجود داشت صد درصد در کنار آن یک آی سی قابل مشاهده است.
شماتیک کریستال به شکل روبرو است:
کاربرد کریستال در مدار: همانطور که گفته شد کاربرد کریستال تولید سیگنال با فرکانس دقیق برای آی سی مرتبط با خودش است.
اشکال مختلفی از کریستال وجود دارد که در عمل تفاوتی با یکدیگر ندارند و همگی از یک نوع هستند
