اوسیلوسکوپ چیست ؟

اوسیلوسکوپ و روش کار با آن

پرکاربردترین ابزار در تعمیر دستگاه های الکترونیکی اوسیلوسکوپ است. در بازار با برند های مختلف وجود دارد ولی کاربرد همه ی آنها یکسان است. در ادامه به معرفی کاربرد اوسیلوسکوپ و نحوه استفاده از آن در تعمیرات می پردازیم.

کاربرد اوسیلوسکوپ در تعمیرات

این ابزار جریان و یا دیتایی که از نقطه ای از مدار رد می شود را روی صفحه ی LCD خود به نمایش در می آورد. با استفاده از اوسیلوسکوپ می توانیم تشخیص دهیم که جریان عبوری AC و یا DC و یا PWM است؟ و یا آیا دیتای خاصی است ؟ دیجیتالی است یا آنالوگ؟ به صورت دندان اره ای است و یا موج مربعی؟ و … در واقع می توانیم رفتار جریان و یا قطعه را بررسی کنیم و ولتاژی که اعمال میکند را چک کنیم.

همه ی این موارد با استفاده از اوسیلوسکوپ و یک پراب قابل تشخیص است.

پراب چیست ؟

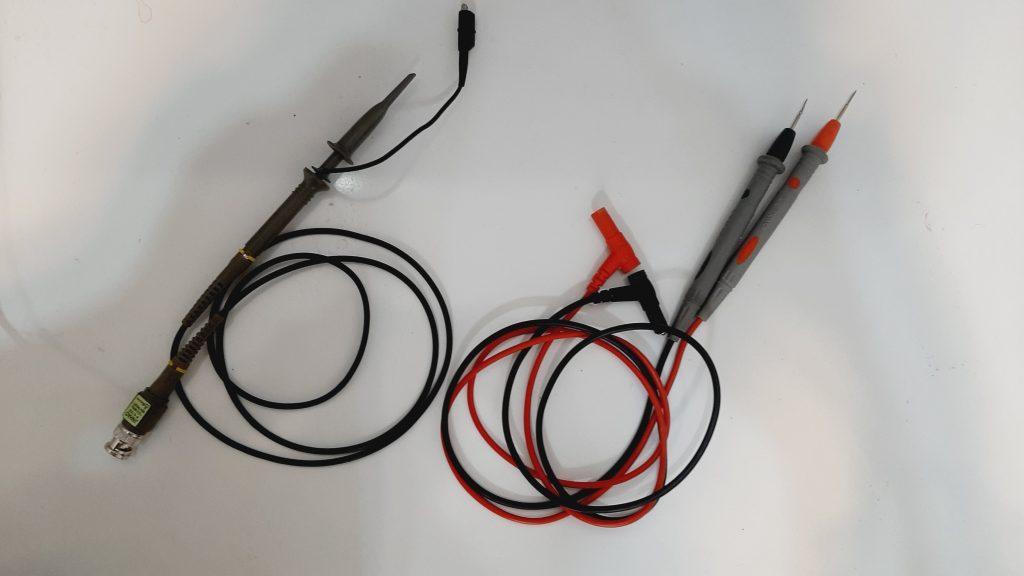

به سیمی که برای انتقال اطلاعات و سیگنال و فرکانس از قطعه مورد تعمیر به دستگاه اوسیلوسکوپ استفاده می شود، پراب می گویند.

پراب اوسیلوسکوپ چیست؟ X10 و X1 چیست؟

روی این پراب یک دکمه وجود دارد که در دو طرف آن X10 و X1 نوشته شده است. اگر دکمه روی X10 تنظیم باشد، ولتاژ ها و فرکانس هایی که اندازه گیری می کنیم را 10 برابر کوچکتر نشان می دهد. ولی اگر روی X1 تنظیم باشد دقیقاً همان اندازه اصلی را نمایش می دهد. به دلیل اینکه صفحه LCD اوسیلوسکوپ کوچک است، برای راحت تر شدن دیدن نتیجه، بهتر است پراب را روی X10 تنظیم کنیم.

استفاده از اوسیلوسکوپ در طراحی مدار

طراح پس از طراحی مدار ، با استفاده از اوسیلوسکوپ می تواند صحت و درستی کار مدار خود را مورد ارزیابی قرار دهد.

موارد استفاده از اوسیلوسکوپ در تعمیرات:

یکی از پردرآمد ترین حوزه های تعمیرات الکترونیکی، تعمیرات تجهزیات پزشکی و تعمیرات ماینر هستند که با استفاده از اوسیلوسکوپ و با دانش مرتبط با آنها میتوان دستگاه را عیب یابی و تعمیر کرد. از دیگر شاخه هایی که می توان از اوسیلوسکوپ در تعمیرات آنها استفاده کرد می توانیم تعمیرات لوازم خانگی، مانیتور، مادربرد، پاورهای سوئیچینگ و … را نام ببریم. همچنین در حوزه شبکه میتوان از اوسیلوسکوپ برای تست انتقال دیتا استفاده نمود.
